GROUPES D’EAU GLACÉE POMPES À CHALEUR À condensation par AIR Ventilateurs HÉLICOÏDES

Electa-PI

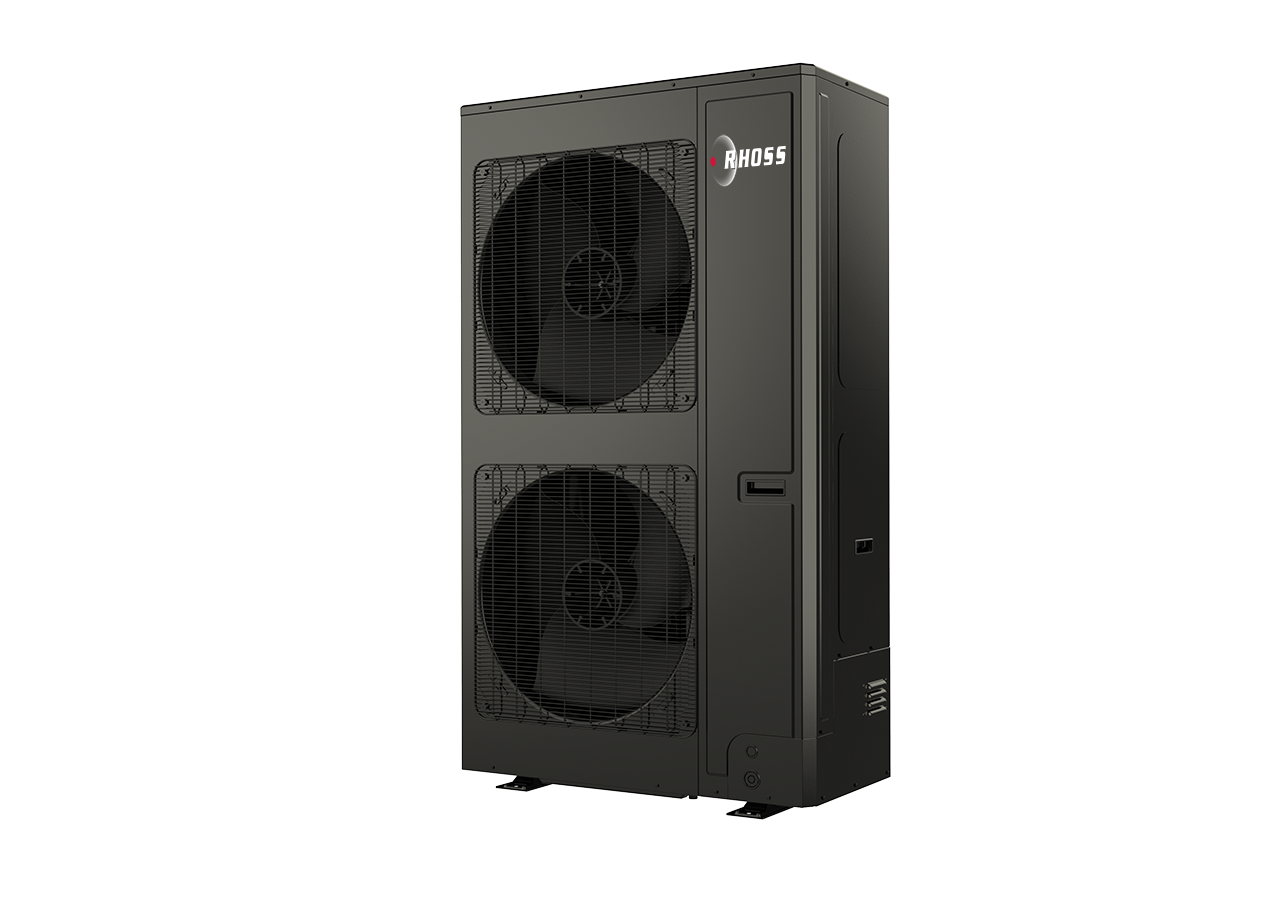

THAITP 104÷116
Puissance frigorifique 4÷14 kW
Puissance calorifique  4÷16 kW
Demander des informations
Fiche technique

Pompes à chaleur réversibles en monobloc air-eau avec compresseurs DC Inverter et gaz réfrigérant R290.

Caractéristiques

Caractéristiques principales


Gamme efficace et écologique en R290

Classe A+++

Eau chaude jusqu’à 80 °C

Eau chaude sanitaire de –25 °C à +45 °C d’air extérieur

Unité full inverter avec circulateur EC et dégazeur

Gestion intégrée du système et de la production ECS – Eau Chaude Sanitaire

Gestion MASTER/SLAVE jusqu’à 6 unités

Nouvelle esthétique entièrement noire et nouveau contrôle tactile

Application pour gérer l’unité via smartphone (iOS et Android)

Ballan inertiel accessoire sous l’unité


Electa-PI

Description

Caractéristiques de construction

• Compresseur : hermétique rotary DC Inverter, équipé d’une protection thermique et d’une résistance de carter
• Détendeur : électronique.
• Échangeur côté eau : à plaques en acier inox adéquatement isolé, équipé d’une résistance antigel.
• Échangeur côté air : à batterie à ailettes avec tuyaux en cuivre et ailettes en aluminium-manganèse avec traitement anticorrosion Golden Fin en résine époxy et traitement hydrophile.
• Ventilateur : hélicoïdal avec moteur EC brushless à contrôle électronique de vitesse, équipé de protection thermique interne et de grilles de protection contre les accidents.
• Structure : en tôle d’acier galvanisée et peinte en noir (Pantone black C), équipée d’un bac de récupération de la condensation et d’une résistance antigel au niveau du socle de l’unité.
• Contrôle : électronique à microprocesseur avec panneau de contrôle à distance à écran tactile, pour la gestion intégrée de la pompe à chaleur et de l’installation thermique, en fonction des différentes exigences d’utilisation des sources d’énergie.
- Gestion de la vanne de dérivation à 3 voies pour la production d’eau chaude sanitaire (ECS).
- Gestion de l'énergie solaire thermique.
- Fonction chauffage rapide pour eau chaude sanitaire.
- Fonction cycle anti-légionellose, avec une minuterie d’activation.
- Gestion de la source de chaleur auxiliaire ou d’appoint.
- Gestion des circuits secondaires à haute et basse température avec vanne de mélange.
- Gestion de la vanne ON/OFF pour l’arrêt d’une partie de l’installation, en mode chauffage ou refroidissement.
- Gestion sur la température de l'eau ou de l'air ambiant, via la sonde dans le panneau de contrôle ou accessoire KSOA.
- Gestion via un thermostat d'ambiance.
- Gestion Master/Slave jusqu’à 6 unités en parallèle.
- Fonctionnement en mode silencieux avec minuterie.
- Tranches horaires hebdomadaires et quotidiennes.
- Mode vacances et fonction antigel.
- Fonction limitation de l’absorption électrique.
- Historique de la consommation d'énergie.
- Contrôle parental et mot de passe menu démarrage
- Activation de l'unité (ON/OFF à distance) et mode ECS à partir de contacts externes (entrées numériques).
- Contacts pour l'intégration d’un Smart Grid (Réseau Intelligent) et d’une installation photovoltaïque (entrées numériques).
- Contacts pour la commande de la pompe de recirculation supplémentaire/secondaire/ECS et l'état de la vanne de dérivation ECS (sorties numériques).
- Interface RS485 pour le dialogue en série avec d’autres dispositifs (protocole Modbus RTU).
- Applications iOS et Android pour la gestion de l’unité via smartphone.
• Unité équipée des éléments suivants :
- Sonde de température externe pour la compensation du point de consigne.
- Sonde de température ambiante sur le panneau de commande à distance.
- Sonde de température de l’eau pour ballon tampon eau chaude sanitaire (20 m).
- Sonde de température de l’eau pour source de chaleur auxiliaire ou d’appoint (5,6 m).
- Câble de connexion pour écran tactile (8 m).

Modèles

• THAITP : unité de pompe à chaleur.

Configuration PUMP

• Groupe de pompage complet comprenant les éléments suivants : circulateur EC, purgeur d’air automatique, dégazeur avec soupape de sécurité 2,5 bar), fluxostat, vase d’expansion (5 l), filtre à eau inclus.

Accessoires fournis séparément

KAI-100 - Ballon tampon inertiel, avec fonction de volant d'inertie thermique ou de disjoncteur hydraulique, pour installation externe sous l'unité Electa-PI ; pertes par dispersion 33W, classe énergétique A (classe comprise entre F et A+).
KTAI-100 - Tuyau de raccordement entre l'unité Electa-PI et le réservoir KAI.
KSA - Plots anti-vibration en caoutchouc.
KVDEV - Vanne de dérivation à 3 voies pour la gestion de la production d’eau chaude sanitaire.
KRIT - Résistance électrique d’appoint pour pompe à chaleur, gérée par le réglage.
KPRU - Câble de connexion pour écran tactile (30 m), en remplacement du câble fourni de série.
KSOA - Sonde de température d'air à distance pour la gestion de l'unité en fonction du point de consigne ambiant (câble de connexion KCSOA requis).
KCSOA - Câble de connexion de sonde d’ambiance KSOA (10 m).
KWTSM - Sonde de circuit secondaire à eau mixte (8 m).
KWTSS - Sonde thermique solaire (20 m).
KPRP - Câblage pour connexion sérielle RS485 au panneau à écran tactile.
KSMS - Câble série pour la connexion de l'unité slave (8 m), en cas de gestion master/slave.

Données techniques

❶ Puissance thermique kW 4,5 6,1 8,2 10 12 14 15,5 15,5
❶ Puissance absorbée kW 1,1 1,56 2,1 2,7 3,16 3,78 4,13 4,13
❶ C.O.P. 4,1 3,9 3,9 3,7 3,8 3,7 3,75 3,75
❷ Puissance thermique kW 4,5 6,2 8,4 10 12 14 15,5 15,5
❷ Puissance absorbée kW 0,87 1,22 1,68 2,11 2,42 2,98 3,3 3,3
❷ C.O.P. 5,2 5 5 4,75 4,95 4,7 4,7 4,7
❸ Puissance thermique kW 4 6 7,2 8,5 12 14 15,5 15,5
❸ Puissance absorbée kW 1,05 1,62 2 2,58 3,87 4,67 5,17 5,17
❸ C.O.P. 3,8 3,7 3,6 3,3 3,1 3 3 3
❹ Puissance thermique kW 4 5,5 7 8 10 11,5 12 12
❹ Puissance absorbée kW 1,26 1,79 2,34 2,86 3,57 4,25 4,25 4,25
❹ C.O.P. 3,19 3,07 3 2,8 2,8 2,71 2,82 2,82
❺ Puissance frigorifique kW 4,5 6,1 7,5 8,9 11,6 12,8 14 14
❺ Puissance absorbée kW 1,2 1,91 2,34 2,92 3,68 4,34 4,91 4,91
❺ E.E.R. 3,75 3,2 3,2 3,05 3,15 2,95 2,85 2,85
❻ Puissance frigorifique kW 4,5 6,2 8,3 10 12 14 15,5 15,5
❻ Puissance absorbée kW 0,8 1,19 1,6 2,08 2,61 3,26 3,52 3,52
❻ E.E.R. 5,65 5,2 5,2 4,9 4,6 4,3 4,4 4,4
❺ Pression disponible utile au circulateur kPa 77 68 67 62 58 53 47 47
Capacité d’eau du ballon tampon KAI l 100 100 100 100 100 100 100 100
❼ Pression sonore dB(A) 39 39 42 42 44 44 41 41
❽ Puissance sonore dB(A) 65 65 68 68 70 70 67 67
❾ Puissance sonore EN12102 dB(A) 54 54 56 56 58 58 57 57
Alimentation électrique V-ph-Hz 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 400-3+N-50
DIMENSIONS ET POIDS 104 M 106 M 108 M 110 M 112 M 114 M 116 M 116 T
L – Largeur mm 1210 1210 1210 1210 1210 1210 940 940
H – Hauteur mm 880 880 880 880 880 880 1615 1615
P – Profondeur mm 450 450 450 450 450 450 460 460
❿ Poids THAITP kg 128 128 135 135 155 155 197 197
L – Largeur THAITP+KAI mm 1210 1210 1210 1210 1210 1210 2245 2245
H – Hauteur THAITP+KAI mm 1515 1515 1515 1515 1515 1515 1515 1515
P – Profondeur THAITP+KAI mm 610 610 610 610 610 610 610 610
❿ Poids THAITP+KAI kg 198 198 206 206 226 226 267 267
PERFORMANCES ÉNERGÉTIQUES SAISONNIÈRES 104 M 106 M 108 M 110 M 112 M 114 M 116 M 116 T
MODÈLE THAITP PERFORMANCES SAISONNIÈRES DE CHAUFFAGE – Application à basse température 35 °C (*)
③ Pdesignh (EN 14825) kW 5 6 8 9 12 13 14 14
③ SCOP (EN 14825) 5,13 5,18 5,13 4,93 4,75 4,73 4,75 4,7
④ ηs % 202 204 202 194 187 186 187 185
④ Classe énergétique A+++ A+++ A+++ A+++ A+++ A+++ A+++ A+++
MODÈLE THAITP PERFORMANCES SAISONNIÈRES DE CHAUFFAGE – Application à moyenne température 55 °C
③ Pdesignh (EN 14825) kW 5 6 7 8 12 13 14 14
③ SCOP (EN 14825) 3,87 3,87 3,87 3,87 3,57 3,55 3,5 3,43
④ ηs % 152 152 152 152 140 139 137 134
④ Classe énergétique A+++ A+++ A+++ A+++ A++ A++ A++ A++
❶ Puissance thermique kW 4,5 6,1 8,2 10 12 14 15,5 15,5
❶ Puissance absorbée kW 1,1 1,56 2,1 2,7 3,16 3,78 4,13 4,13
❶ C.O.P. 4,1 3,9 3,9 3,7 3,8 3,7 3,75 3,75
❷ Puissance thermique kW 4,5 6,2 8,4 10 12 14 15,5 15,5
❷ Puissance absorbée kW 0,87 1,22 1,68 2,11 2,42 2,98 3,3 3,3
❷ C.O.P. 5,2 5 5 4,75 4,95 4,7 4,7 4,7
❸ Puissance thermique kW 4 6 7,2 8,5 12 14 15,5 15,5
❸ Puissance absorbée kW 1,05 1,62 2 2,58 3,87 4,67 5,17 5,17
❸ C.O.P. 3,8 3,7 3,6 3,3 3,1 3 3 3
❹ Puissance thermique kW 4 5,5 7 8 10 11,5 12 12
❹ Puissance absorbée kW 1,26 1,79 2,34 2,86 3,57 4,25 4,25 4,25
❹ C.O.P. 3,19 3,07 3 2,8 2,8 2,71 2,82 2,82
❺ Puissance frigorifique kW 4,5 6,1 7,5 8,9 11,6 12,8 14 14
❺ Puissance absorbée kW 1,2 1,91 2,34 2,92 3,68 4,34 4,91 4,91
❺ E.E.R. 3,75 3,2 3,2 3,05 3,15 2,95 2,85 2,85
❻ Puissance frigorifique kW 4,5 6,2 8,3 10 12 14 15,5 15,5
❻ Puissance absorbée kW 0,8 1,19 1,6 2,08 2,61 3,26 3,52 3,52
❻ E.E.R. 5,65 5,2 5,2 4,9 4,6 4,3 4,4 4,4
❺ Pression disponible utile au circulateur kPa 77 68 67 62 58 53 47 47
Capacité d’eau du ballon tampon KAI l 100 100 100 100 100 100 100 100
❼ Pression sonore dB(A) 39 39 42 42 44 44 41 41
❽ Puissance sonore dB(A) 65 65 68 68 70 70 67 67
❾ Puissance sonore EN12102 dB(A) 54 54 56 56 58 58 57 57
Alimentation électrique V-ph-Hz 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 400-3+N-50
DIMENSIONS ET POIDS 104 M 106 M 108 M 110 M 112 M 114 M 116 M 116 T
L – Largeur mm 1210 1210 1210 1210 1210 1210 940 940
H – Hauteur mm 880 880 880 880 880 880 1615 1615
P – Profondeur mm 450 450 450 450 450 450 460 460
❿ Poids THAITP kg 128 128 135 135 155 155 197 197
L – Largeur THAITP+KAI mm 1210 1210 1210 1210 1210 1210 2245 2245
H – Hauteur THAITP+KAI mm 1515 1515 1515 1515 1515 1515 1515 1515
P – Profondeur THAITP+KAI mm 610 610 610 610 610 610 610 610
❿ Poids THAITP+KAI kg 198 198 206 206 226 226 267 267
PERFORMANCES ÉNERGÉTIQUES SAISONNIÈRES 104 M 106 M 108 M 110 M 112 M 114 M 116 M 116 T
MODÈLE THAITP PERFORMANCES SAISONNIÈRES DE CHAUFFAGE – Application à basse température 35 °C (*)
③ Pdesignh (EN 14825) kW 5 6 8 9 12 13 14 14
③ SCOP (EN 14825) 5,13 5,18 5,13 4,93 4,75 4,73 4,75 4,7
④ ηs % 202 204 202 194 187 186 187 185
④ Classe énergétique A+++ A+++ A+++ A+++ A+++ A+++ A+++ A+++
MODÈLE THAITP PERFORMANCES SAISONNIÈRES DE CHAUFFAGE – Application à moyenne température 55 °C
③ Pdesignh (EN 14825) kW 5 6 7 8 12 13 14 14
③ SCOP (EN 14825) 3,87 3,87 3,87 3,87 3,57 3,55 3,5 3,43
④ ηs % 152 152 152 152 140 139 137 134
④ Classe énergétique A+++ A+++ A+++ A+++ A++ A++ A++ A++
  • Données aux conditions suivantes :
  • ❶ Air : 7 °C B.S. – 6 °C B.H. – Eau : 40/45 °C.
  • ❷ Air : 7 °C B.S. – 6 °C B.H. – Eau : 30/35 °C.
  • ❸ Air : 7 °C B.S. – 6 °C B.H. – Eau : 47/55 °C.
  • ❹ Air : – 7 °C B.S. – Eau : 30/35 °C (non certifié Eurovent).
  • ❺ Air : 35 °C B.S. – Eau : 12/7 °C.
  • ❻ Air : 35 °C B.S. – Eau : 23/18 °C (non certifié Eurovent).
  • ❼ En champ libre (Q = 2) à 5 m de l’unité.
  • ❽ Données conformes à la norme UNI EN-ISO 9614.
  • ❾ Données conformes aux normes UNI EN-ISO 9614 et EN12102.
  • ❿ Poids se référant à l’unité vide.
  • Performances conformes à la norme EN 14511.
  • ③ Dans des conditions climatiques moyennes.
  • ④ Rendement énergétique saisonnier de chauffage d’ambiance avec climat Average (Règlements (UE) N° 811/2013 et N° 813/2013 – classe comprise entre D et A+++)
  • (*) non certifié Eurovent.
  • Données aux conditions suivantes :
  • ❶ Air : 7 °C B.S. – 6 °C B.H. – Eau : 40/45 °C.
  • ❷ Air : 7 °C B.S. – 6 °C B.H. – Eau : 30/35 °C.
  • ❸ Air : 7 °C B.S. – 6 °C B.H. – Eau : 47/55 °C.
  • ❹ Air : – 7 °C B.S. – Eau : 30/35 °C (non certifié Eurovent).
  • ❺ Air : 35 °C B.S. – Eau : 12/7 °C.
  • ❻ Air : 35 °C B.S. – Eau : 23/18 °C (non certifié Eurovent).
  • ❼ En champ libre (Q = 2) à 5 m de l’unité.
  • ❽ Données conformes à la norme UNI EN-ISO 9614.
  • ❾ Données conformes aux normes UNI EN-ISO 9614 et EN12102.
  • ❿ Poids se référant à l’unité vide.
  • Performances conformes à la norme EN 14511.
  • ③ Dans des conditions climatiques moyennes.
  • ④ Rendement énergétique saisonnier de chauffage d’ambiance avec climat Average (Règlements (UE) N° 811/2013 et N° 813/2013 – classe comprise entre D et A+++)
  • (*) non certifié Eurovent.
