C.I.A.F. Soc. Coop. Cons. p.a. - GRUPPO ARCOBALENO S.P.A.C.

Riqualificazione Impianto Termico a Forlì

Nella sede C.I.A.F. Consorzio Idraulici Artigiani Forlivesi di Forlì, distributore termoidraulico del gruppo Arcobaleno, lo studio di progettazione CLIM PRO ha condotto un’analisi approfondita e aggiornata delle dispersioni termiche di un impianto esistente ormai datato, composto da ventilconvettori, radiatori e unità di trattamento aria.
L’intervento ha previsto lo smantellamento dell’impianto precedente, costituito da una caldaia a basamento da 112,9 kW per il riscaldamento e da due chiller per il raffrescamento, che serviva circa 1200 mq di uffici, una sala riunioni e bagni.

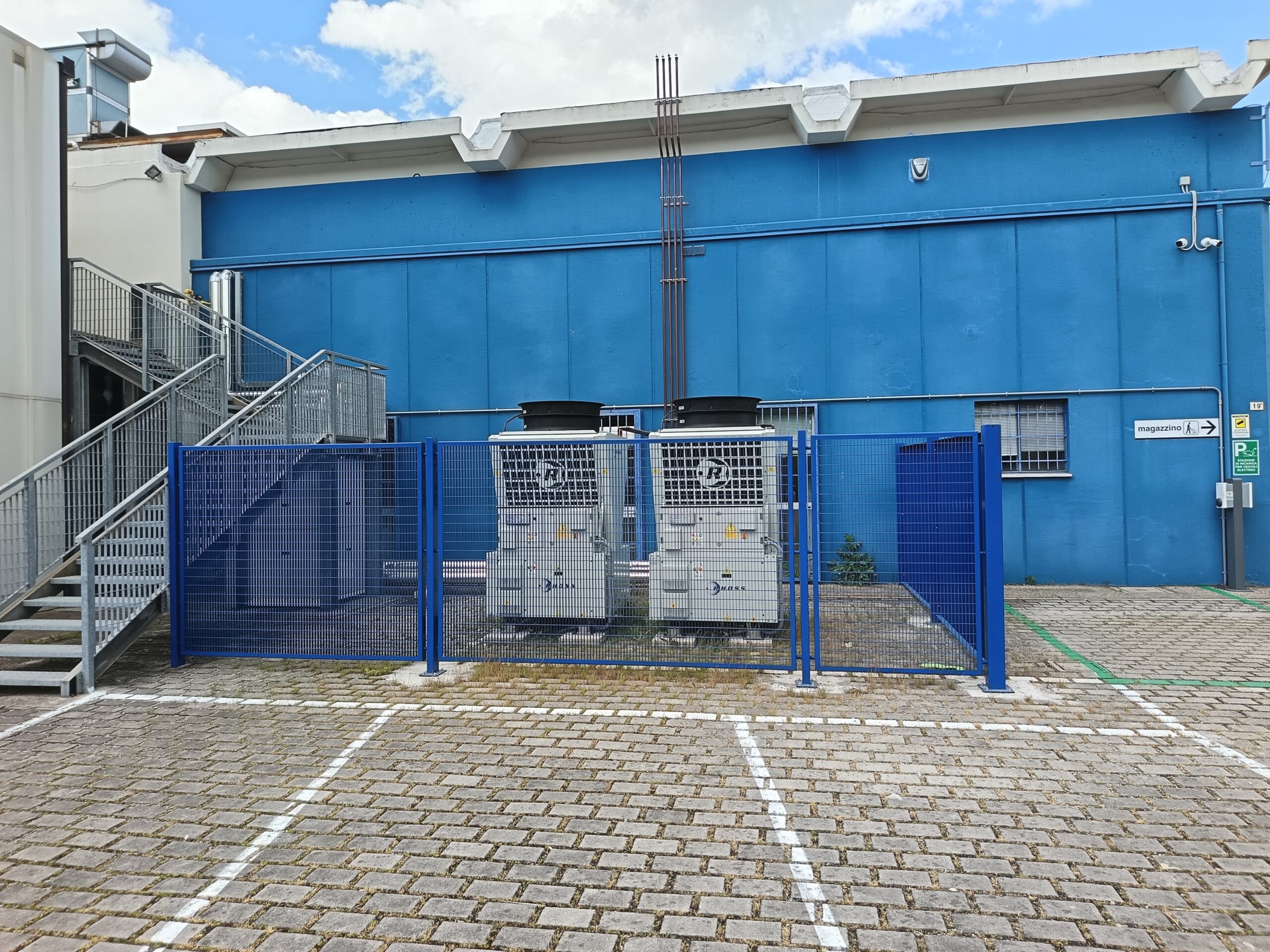

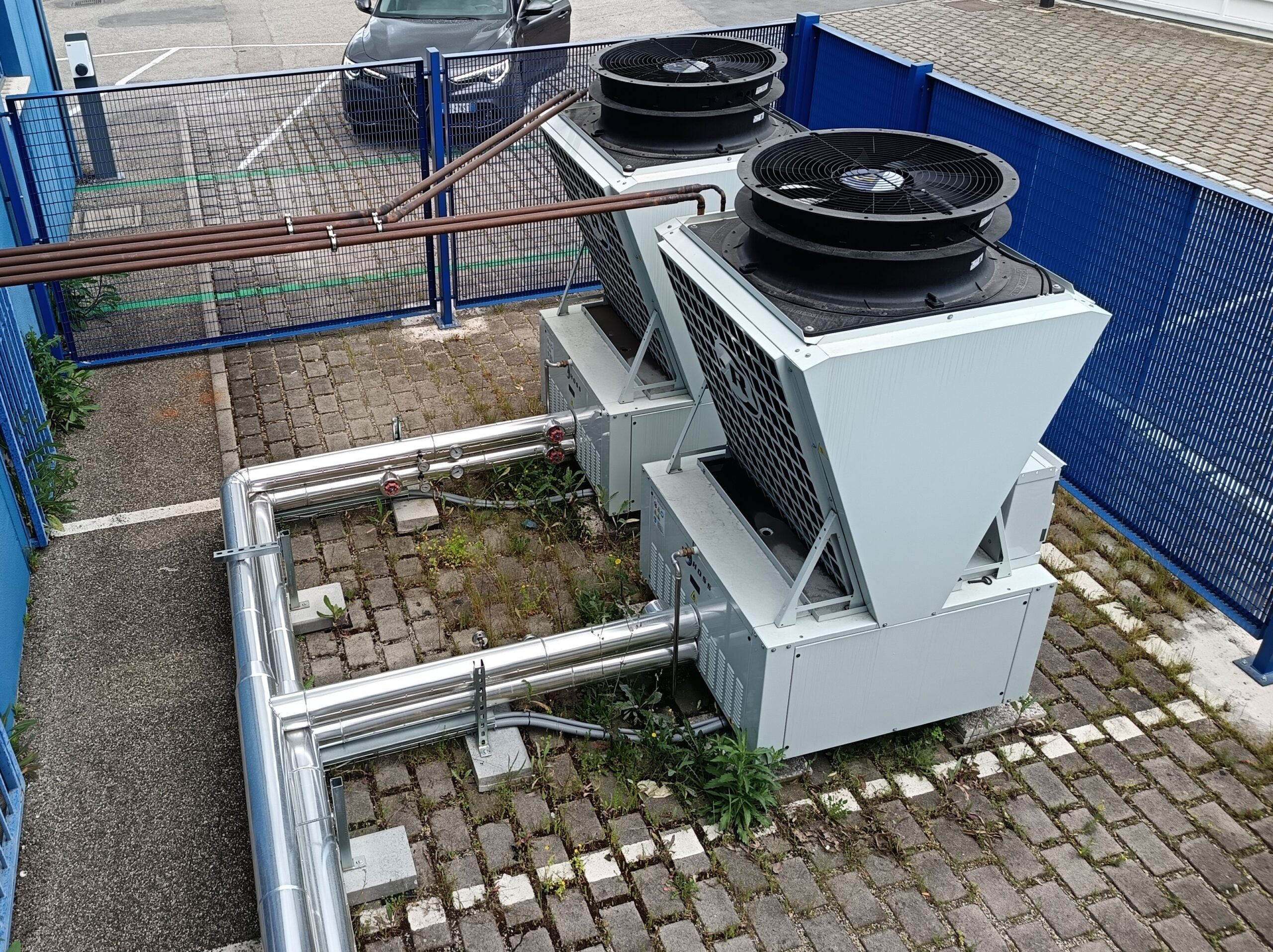

Grazie ad un nuovo calcolo dimensionale, è stato progettato un impianto di ultima generazione che comprende due pompe di calore POKER-P a propano, gestite in cascata, garantendo così una soluzione efficiente e sostenibile, ottimizzando il consumo energetico e migliorando l’efficienza complessiva del sistema.

La gamma POKER-P, pompe di calore reversibili modulari a propano con condensazione ad aria e compressori ermetici scroll, rappresenta una soluzione avanzata e sostenibile per la climatizzazione e la produzione di acqua ad alta temperatura, grazie all’uso del refrigerante naturale R290 a basso GWP e ad una progettazione modulare che garantisce efficienza e affidabilità.

• Gamma efficiente ed ecologica;
• Gamma modulare: fino a 4 unità accoppiabili tra loro;
• Ridondanza totale del sistema con più moduli installati: l’installazione di più moduli garantisce una ridondanza completa, aumentando l’affidabilità complessiva del sistema e riducendo i rischi di interruzioni del servizio;
• Limiti di funzionamento estesi e temperatura acqua prodotta fino a 75°C.

Considerando la temperatura esterna di progetto invernale di Forlì (-5°C) e la temperatura di mandata dell’impianto (+55°C), si è optato per l’installazione di pompe di calore con refrigerante naturale R290, garantendo così elevate prestazioni energetiche e ridotte emissioni ambientali.
L’impianto è stato realizzato dalla ditta Garavini Impianti di Forlì, che ha dimostrato grande competenza e capacità organizzativa nella gestione e realizzazione di questa tipologia di impianti innovativi.

Potenza termica totale: 95 kW ca

—

Energy efficiency retrofit of the thermal system in Forlì

At the Centro C.I.A.F. Consorzio Idraulici Artigiani Forlivesi in Forlì, a plumbing and heating distributor within the gruppo Arcobaleno, CLIM PRO conducted a comprehensive and updated thermal loss analysis of an existing, outdated HVAC system comprising fan coil units, radiators, and air handling units.

The project involved the removal of the previous system, which included a 112.9 kW floor-standing boiler for heating and two chillers for cooling, servicing approximately 1,200 sqm of office space, a meeting room, and bathrooms.

Following a revised load calculation, a cutting-edge HVAC system was designed featuring two propane POKER-P heat pumps arranged in cascade. This configuration delivers an efficient and sustainable solution, optimizing energy consumption and enhancing overall system performance.

The POKER-P range consists of modular, reversible propane heat pumps with air-cooled condensers and hermetic scroll compressors. This advanced, eco-friendly technology utilizes natural refrigerant R290 with low GWP, providing high-temperature water production up to 75°C, modular scalability (up to 4 units), and ensures system reliability through full redundancy with multiple modules.

Key features include:

• High efficiency and ecological sustainability;
• Modular design allowing up to four units to be connected;
• Complete system redundancy for enhanced reliability and minimized downtime risk;
• Extended operational limits with water output temperatures up to 75°C.

Considering Forlì’s winter design outdoor temperature of −5°C and heating system supply temperature of +55°C, the installation of R290 refrigerant heat pumps guarantees high energy performance and reduced environmental impact.

The installation was carried out by Garavini Impianti of Forlì, demonstrating exceptional expertise and organizational capacity in delivering this type of advanced HVAC solution.

Total heating Capacity: 95 kW ca
